제품 상세 정보:
|
| 정격 전력: | 15W-20KW | 저항: | 0.1Ω - 100KΩ |
|---|---|---|---|
| 허용한도: | ±5%,±10% | 컬러: | 그린 |
| 단말기: | 땜납, 스크루 또는 패스톤 단말기 | 거치용 선반: | 다양한 스타일 |
| 하이 라이트: | 경화된 코팅된 저인덕턴스 저항기,고전력 저인덕턴스 저항기,파도 리본 고전력 저항기 |
||
저인덕턴스 실리콘 코팅된 파도 리본 고전력 권선형 저항기
구조 :
1.고온저항 세라믹 튜브는 저항 매트릭스로서 사용되고 크로미늄 합금선으로 감기고, 국회 전에 다른 온도에 구워지면서, 자연적 건조 뒤에, 더 좋은 출현과 방열 효과와 저항기를 허용하기 위해 그리고 나서 보호를 위해 고온과 불연성 수지로 코팅됩니다.
2.거치용 선반에 대한 다른 국회와 적당한 이용 가능한, 다른 방식
3.multi-resistance/와 한 단위 다말단의 또한 이용 가능합니다 ;
4.비유도성이 & 변수가 요구에 타이프합니다 ;
5.작업 전압과 공칭 저항값 가치는 옴의 법칙과 관련됩니다.
특징 :
1.이러한 저항기는 부하 저항기, 정지 레지스터, 축전지 방전, 저항부하 시뮬레이션, 기계, 기계와 장비 고위 측 전원 적용으로서 적당합니다.
2.탑재 고정물은 이용 가능합니다.
3.저항 조정할 수 있는 버전은 다음을 이용 가능합니다 DSR 시리즈 .
4.저항 상자와 전력 최고 2000kW까지 이용 가능한 부하 뱅크.
5.지원 정확성 저항 허용 오차 요구사항.
상술
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 정격 부하 | voltage,1hour라고 평가되는 40C | △R≤±(3%+0.1Ω) |
| 짧은 시간 과부담 | 10대를 위한 5 번 정격 전력 | △R≤±(0.2%+0.1Ω) |
| 유전성 내전압 | 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +1kv AC 60대 ; 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +2kv AC 60대 ; |
△R≤±(0.1%+0.05Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 끝 인장 강도 | 40N | 아니오 떨어져서 |
| 내진동성 | 1.5 mm,10-55-10Hz, 각각 2 시간 | 아니오 떨어져서 아니오 손상하세요 |
| 부하 수명 | 떨어져서 30 분 전체 500 시간에 평가된 voltage,90 분에 | △R≤±(3%+0.1Ω) |
| 저온 저항 테스팅 | 2H를 위해 -65C±3C에 저장하세요 | △R≤±(1%+0.1Ω) |
| 고온 저항 테스팅 | 16h를 위해 70 C± 2 Ｃ에 저장하고 1s를 위한 정격 전압 직류 회로를 연결시키세요 | △R≤±(1%+0.1Ω) |
| 비가연성 | 10 번 정격 전력, 5s를 위한 전원 켬 | 산화 없이 |
애플리케이션 :
넓게 주파수 변환기, 엘리베이터, 호이스팅, 선박, 용접된 전력, 전원 공급기, 군용 산업, 항공, 풍력 발전, 태양력에 사용했습니다 세대, 발전기 시험하중, 자동화 장비,철도 시스템과 다른 산업 .

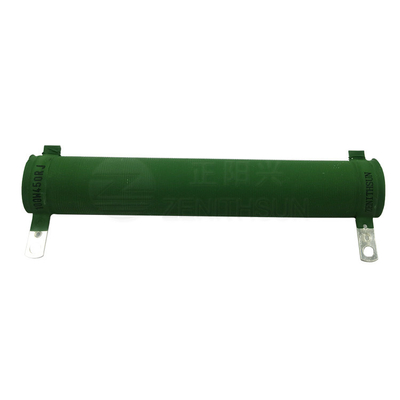

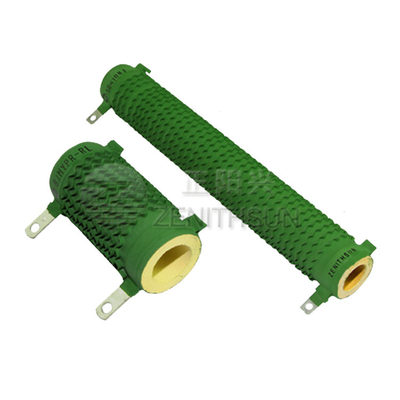

제품 이미지
