제품 상세 정보:
|
| 정격 전력: | 8W-500KW | 저항: | 2.7Ω - 10.KΩ |
|---|---|---|---|
| 허용한도: | ±5%,±10% | 컬러: | 그린 |
| T.C.R: | 100ppm~500ppm | 장착: | 없이 |
| 하이 라이트: | 300W 전원 코일저항,에나멜 전원 코일저항,인버터 정지 레지스터 |
||
300W 에나멜 고전력 관모양 권선형 정지 레지스터
구조
1.관모양 세라믹은 2 단말기를 가지고 있고, 저항을 제공하기 위해 동선 또는 크로미늄 합금선으로 감기는 후, 표면이 고온 광택으로 덧입힝습니다.시원하고 마르는 반가공 저항기 뒤에, 단열은 온도 프로세스를 통하여 가해지고 그리고 나서 탑재가 첨부됩니다.파동형으로 만들어지면, 또한 저항기의 기생 인덕턴스를 제거할 뿐만 아니라, 방열을 향상시키세요.
2.관형 코어는 있습니다 고열 충격과 짧은 기간의 과부담에 견딜 수 있는 특수 세라믹의.
3.겉면색 :에나멜 녹색.
4.관형 코어는 있습니다 고열 충격과 짧은 기간의 과부담에 견딜 수 있는 특수 세라믹의.
특징
1.고정되 또는 다기종은 이용 가능합니다.표면층은 회사 구조, 강한 오염 저항으로, 에나멜입니다, 화학 기체 부식 저항, 높은 단열, 내습성과 고온저항이 하션바이론멘트스에 사용했습니다.
2.표면은 유리모양이 되었고, 잘 화학 가스, 높은 절연 용량, 캔레지스트 습도와 열에 의해 쉽게 오염되거나 부식되지 않을 것이고 흉악한 환경에서 사용될 수 있습니다.
3.작은 사이즈, 고전력 등급, 좋은 과부담과 열 내구성 용량이 유용한 시간 더 깁니다 보다 다른 사람.
4.고전력, 충격 저항, 속열 산재, 고안정성, 장수 & 상품 내습성.
5.볼트 / 전선 연결을 위해 밖으로 끌어내는 탭스 / 테르미안라이스 ;
6.넓게 PCB 설치와 직류 회로와 저주파를 위해 사용된 채 AC은 순회합니다.
상술
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 정격 부하 | voltage,1hour라고 평가되는 40C | △R≤±(3%+0.1Ω) |
| 짧은 시간 과부담 | 10대를 위한 5 번 정격 전력 | △R≤±(0.2%+0.1Ω) |
| 유전성 내전압 | 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +1kv AC 60대 ; 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +2kv AC 60대 ; |
△R≤±(0.1%+0.05Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 끝 인장 강도 | 40N | 아니오 떨어져서 |
| 내진동성 | 1.5 mm,10-55-10Hz, 각각 2 시간 | 아니오 떨어져서 아니오 손상하세요 |
| 부하 수명 | 떨어져서 30 분 전체 500 시간에 평가된 voltage,90 분에 | △R≤±(3%+0.1Ω) |
| 저온 저항 테스팅 | 2H를 위해 -65C±3C에 저장하세요 | △R≤±(1%+0.1Ω) |
| 고온 저항 테스팅 | 16h를 위해 70 C± 2 Ｃ에 저장하고 1s를 위한 정격 전압 직류 회로를 연결시키세요 | △R≤±(1%+0.1Ω) |
| 비가연성 | 10 번 정격 전력, 5s를 위한 전원 켬 | 산화 없이 |
애플리케이션
넓게 산업 제어, 서보 기구에 의하고 가혹한 환경에 사용했습니다.

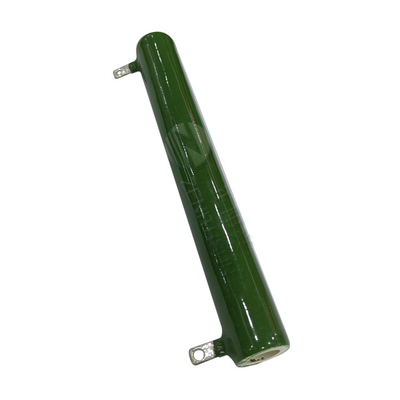

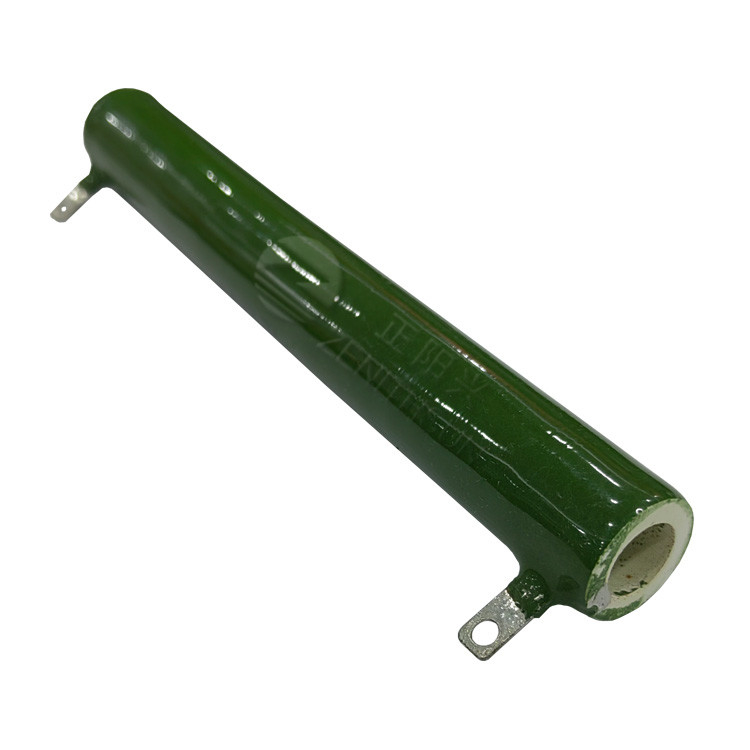

제품 이미지
