제품 상세 정보:
|
| 정격 전력: | 40W-500W | 저항: | 0.1Ω - 20KΩ |
|---|---|---|---|
| 허용한도: | ±5% | 컬러: | 그린 |
| 형태: | 플랫 | 거치용 선반: | 이용 가능합니다 |
| 하이 라이트: | 60W 전원 코일저항,평면형 전기 코일저항,비 가연성 저항기 |
||
50W100 오옴 Ｊ 불연성 평평한 고전력 코일저항
구조 :
1.평평한 관모양 세라믹은 2 단말기를 가지고 있고, 저항소자로서 동선 또는 크롬 합금선을 또한 감겨집니다. 그것은 고온 불연성 수지로 코팅됩니다.냉각되고 말릴 때, 성분의 최종 설치가 증가하기 전에 그것은 고온 프로세스를 통하여 단열재에서 요약됩니다.
2.그것은 주로 높이가 제한되는 산업적인 설치에 활용됩니다.
4.비유도성이 & 변수가 요구에 타이프합니다 ;
5.작업 전압과 공칭 저항값 가치는 옴의 법칙과 관련됩니다.
6.우수한 와인딩 때문에, 많은 도청은 추가될 수 있고, 임피던스가 낮고, PC 보드가 많은 다른 통합되를 위해 삽입가능하고 쓸 수 있습니다.
특징 :
1.부식 방지, 우수한 열저항성 ;저항기는 작은 온도 계수와 선형 변화를 가지고 있습니다.
2.저항기가 그것이 그 첫번째 권력에 사용했을 때 담배를 피우고 있다는 것이 정상적입니다.
3.우수한 와인딩 때문에, 많은 도청은 추가될 수 있습니다, 임피던스가 낮고 PC 보드가 많은 다른 통합된 애플리케이션을 위해 삽입가능하고 쓸 수 있습니다.
4.주문 사양을 위해 세부 사항에 대해 논의하기 위해 우리에 연락하세요.
5.지원 정확성 저항 허용 오차 요구사항.
상술
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 정격 부하 | voltage,1hour라고 평가되는 40C | △R≤±(3%+0.1Ω) |
| 짧은 시간 과부담 | 10대를 위한 5 번 정격 전력 | △R≤±(0.2%+0.1Ω) |
| 유전성 내전압 | 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +1kv AC 60대 ; 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +2kv AC 60대 ; |
△R≤±(0.1%+0.05Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 끝 인장 강도 | 40N | 아니오 떨어져서 |
| 내진동성 | 1.5 mm,10-55-10Hz, 각각 2 시간 | 아니오 떨어져서 아니오 손상하세요 |
| 부하 수명 | 떨어져서 30 분 전체 500 시간에 평가된 voltage,90 분에 | △R≤±(3%+0.1Ω) |
| 저온 저항 테스팅 | 2H를 위해 -65C±3C에 저장하세요 | △R≤±(1%+0.1Ω) |
| 고온 저항 테스팅 | 16h를 위해 70 C± 2 Ｃ에 저장하고 1s를 위한 정격 전압 직류 회로를 연결시키세요 | △R≤±(1%+0.1Ω) |
| 비가연성 | 10 번 정격 전력, 5s를 위한 전원 켬 | 산화 없이 |
애플리케이션 :
높이가 한정 적용인 산업적인 설치를 위해 넓게 사용됩니다.
이러한 저항기는 교육적 모델링 응용에 적합하고, 부하 시험, 산업용 기계류, 전력 분배, 도구, 자동화 제어 설치, 등입니다.
주문 사양을 위해 세부 사항에 대해 논의하기 위해 우리에 연락하세요.

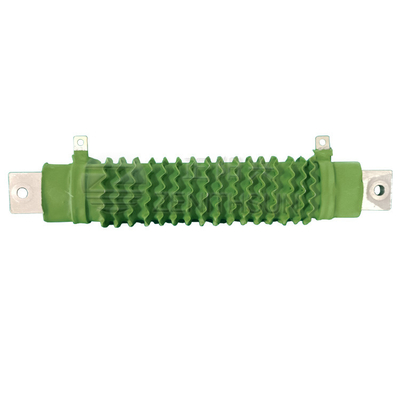

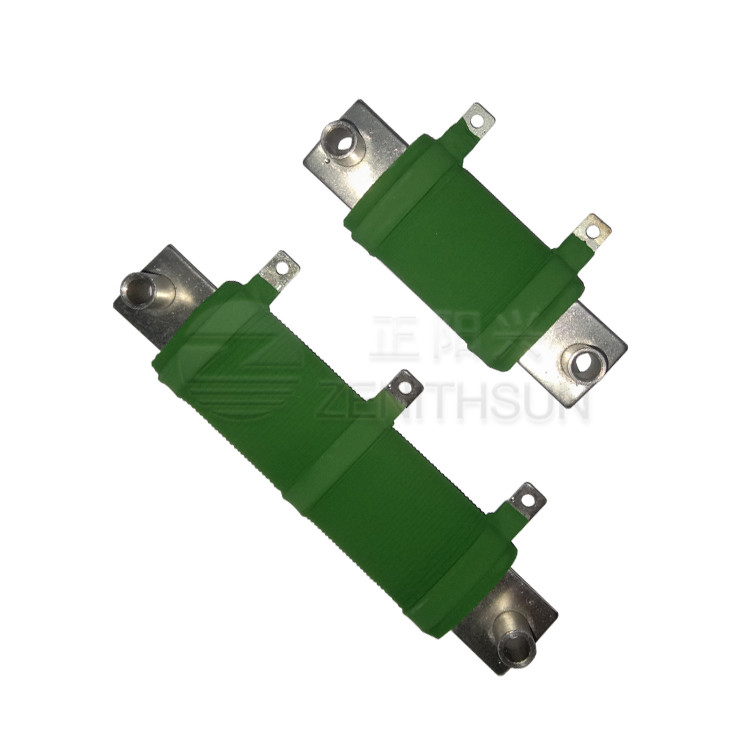

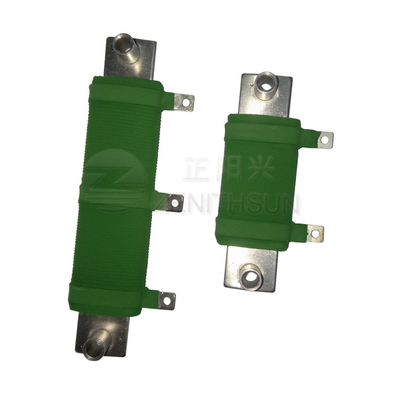

제품 이미지
