제품 상세 정보:
|
| 정격 전력: | 300W-3000W | 저항: | 0.1Ω - 500Ω |
|---|---|---|---|
| 허용한도: | ±5%,±10% | 컬러: | 녹색이거나 검습니다 |
| 거치용 선반: | 다양한 스타일 | T.C.R: | 250PPM |
| 하이 라이트: | 플레이트 고전력 저항기,전압 변동률 고전력 저항기,전류 변동률 전력 저항기 1000w |
||
1000W 플레이트 형상 고전력 코일저항, 전압과 전류 변동률
구조:
1.ZB 시리즈 플래이트형 코일저항은 니켈 크롬, 콘스탄탄 또는 표면 전기 도금하는 처리와 철편, 표면 산화 피막 처리와 알루미늄 판 또는 마이카 플레이트에 감긴 새로운 콘스탄탄 합금선과 다른 고품질 합금선으로 만들어집니다. 권취 와이어가 정착, 단열과 방열에서 좋은 역할을 하면서, 고르게 그리고 정기적으로 밑창판 위에서 운전할 수 있도록, 세라믹 장치는 밑창판으로부터 권취 와이어를 분리하는데 사용됩니다.
2.업계의 제한을 깨면서, 알루미늄 판 또는 철편 매트릭스는 어떤 고정 형식도 가지고 있지 않고, 고객 요구 사항에 따라 만들어질 수 있습니다.
3.multi-resistance/와 한 단위 다말단의 또한 이용 가능합니다 ;
4.비유도성이 & 변수가 요구에 타이프합니다 ;
5.작업 전압과 공칭 저항값 가치는 옴의 법칙과 관련됩니다.
특징 :
1.안정적인 저항, 잔돈 금리, 고전력, 강한 과부하 용량과 플래이트형 코일저항.물결모양 와인딩 방식 (저항 증가와 제거하는 기생 인덕턴스)과 무유도 권선 방식은 실현될 수 있으며, 그것이 또한 저항기의 기생 인덕턴스를 제거할 뿐만 아니라, 방열을 향상시킬 수 있습니다 .
2.그것은 연속하여 2 저항값 또는 다중 레지스터 이상을 가지고 단일의 레지스터를 만들기 위한 고객 요구 사항과 대비에 따라 또한 유연하게 바뀔 수 있습니다.
3.지원 정확성 저항 허용 오차 요구사항.
상술
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 온도 계수 | R0 :공간 온도(T0)저항 가치 R1 :실온 T0+100C(T1)저항 가치 |
±100~±250PPM/C |
| 정격 부하 | voltage,1hour라고 평가되는 40C | △R≤±(3%+0.1Ω) |
| 짧은 시간 과부담 | 10대를 위한 5 번 정격 전력 | △R≤±(0.2%+0.1Ω) |
| 유전성 내전압 | 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +1kv AC 60대 ; 토대), 누설 전류 2.5mA (을 가진 2 번 정격 전력 전압 +2kv AC 60대 ; |
△R≤±(0.1%+0.05Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 끝 인장 강도 | 40N | 아니오 떨어져서 |
| 내진동성 | 1.5 mm,10-55-10Hz, 각각 2 시간 | 아니오 떨어져서 아니오 손상하세요 |
| 부하 수명 | 떨어져서 30 분 전체 500 시간에 평가된 voltage,90 분에 | △R≤±(3%+0.1Ω) |
| 저온 저항 테스팅 | 2H를 위해 -65C±3C에 저장하세요 | △R≤±(1%+0.1Ω) |
| 고온 저항 테스팅 | 16h를 위해 70 C± 2 Ｃ에 저장하고 1s를 위한 정격 전압 직류 회로를 연결시키세요 | △R≤±(1%+0.1Ω) |
| 비가연성 | 10 번 정격 전력, 5s를 위한 전원 켬 | 산화 없이 |
애플리케이션 :
저주파에서 전압과 경향을 규제해서 넓게 사용된 채 AC circuit.resistance 요소는 연속하여 모터, 개시, 제동과 제어용 속도에서 사용됩니다.

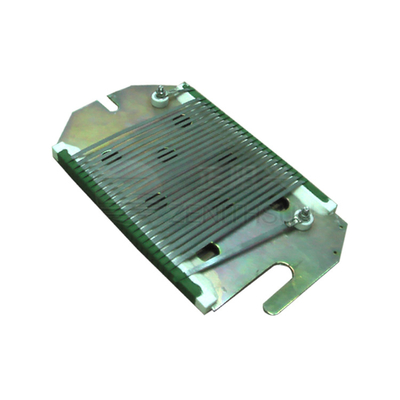

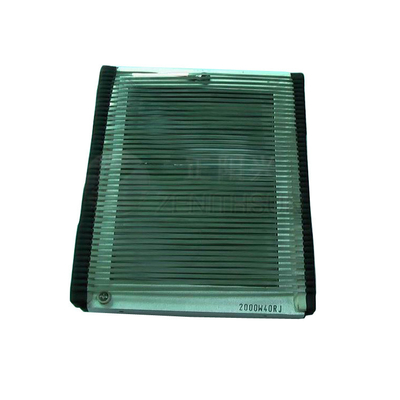

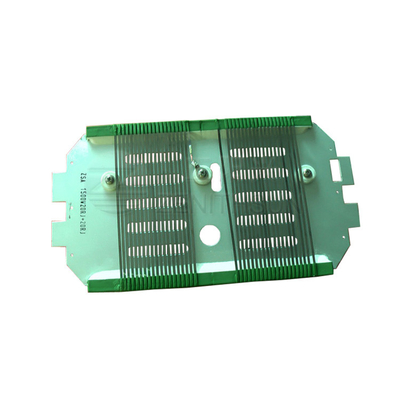

제품 이미지
