제품 상세 정보:
|
| 정격 전력: | 80W | 저항값: | 0-200kohm |
|---|---|---|---|
| 허용한도: | 2% 또는 5% | 컬러: | 백색 |
| TCR: | ± ~ 260PPM | 절연 저항: | 500VDC |
| 하이 라이트: | 80W 세라믹 시멘트 저항기,20 옴 세라믹 시멘트 저항기,500VDC 시멘트 전원 저항기 |
||
80W 20Ohm 세라믹 시멘트 전력 저항기, 변환기에서 사전 충전용
구조:
1.ZENITHSUN 시멘트 저항기는 내열성 및 내습성 및 비부식성 보호 재료 층이 추가된 비알칼리성 세라믹 코어 주위에 저항선을 감아서 만들어집니다.
2. 권선 저항기는 특수 불연성 내열 시멘트로 밀봉된 정사각형 세라믹 패키지에 넣습니다.
3. 높은 저항 값을 위해 와이어는 금속 산화물 필름으로 대체됩니다.
4. 충전 저항은 주파수 변환기의 전원이 켜졌을 때 에너지 저장 커패시터를 천천히 충전하도록 설계되었으며 버퍼 저항이라고도 합니다.
5. 전압 균등화 저항의 주요 기능은 전압 분할 원리를 사용하여 각 커패시터의 전압이 동일하도록 하는 것입니다.
6. 전원 범위: 전압 균등화 저항의 경우 5W-25W, 충전 저항의 경우 20W-80W;
7. 강한 충격 저항, 높은 절연성, 주파수 변환기 서버에 특화.
특징:
1. 작은 크기, 진동, 습도 및 열에 강하고, 좋은 소산, 저소음 및 저항 값의 연간 변화 없음, 저렴한 가격
2.ZENITHSUN은 많은 설계 및 신뢰성 요구 사항을 충족하기 위해 맞춤형 구성 요소를 설계 및 생산할 수 있는 장비를 갖추고 있습니다.
3. 귀하의 특정 요구 사항에 대해 문의하십시오.
4. ROHS 표준 및 LEAD-FREE 무연 표준을 준수합니다.
사양:
| 성능 특성 | ||
| 테스트 | 시험 조건 | 테스트 결과 |
| 저항 공차 | 시험 전압 ≤3V, 주위 온도 25℃ | ±1%, ±5%, ±10% |
| 온도 계수 | R0: 실온(T0) 저항값 R1: 실온 T0+100℃(T1) 저항값 |
최대 ±300PPM/℃ |
| 절연 전압 | 1KV DC 60초 | 플래시오버 없음, 손상 없음 |
| 절연 저항 | 500V DC | 1000MΩ1분 |
| 단시간 과부하 | 5초 동안 정격 전력의 10배(KN), 5초 동안 정격 전력의 2.5배(MO) |
△R≤±(2%+0.1Ω) |
| 내습성 | 임시 직원: 40±2℃, 습도: 90%-95%.1000시간 | △R≤±(2%+0.1Ω) |
| 부하 수명 | 온도: 40±2℃, 습도: 90%-95%, 정격 전압 1.5시간 30분 "꺼짐", 연속 1000시간 |
△R≤±(5%+0.1Ω) |
| 내열성 | 주석 온도: 350±10℃, 시간:: 3±0.5s, 담금 깊이: 부품 본체로부터의 거리 2±0.5mm | △R≤±(1%+0.05Ω) |
| 납땜성 | 주석 온도: 235±5℃, 시간:: 3±0.5s | 땜납 area≥95% |
| 불연성 | 5배/10배/16배 정격 전력, AC 전압 5분 | 연소 없이 개방 회로 허용 |
신청:
인쇄 회로 기판, 전원 공급 장치, 전압 분배기, 모터 컨트롤러, 자동차 애플리케이션, 전력 전자 회로에 적합한 완벽한 절연.

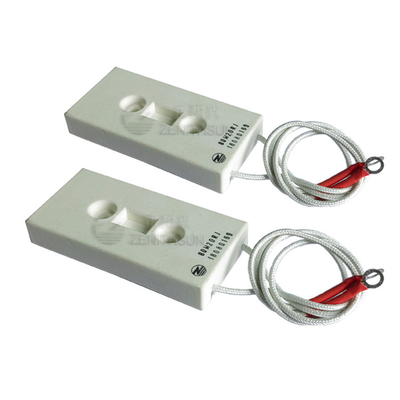

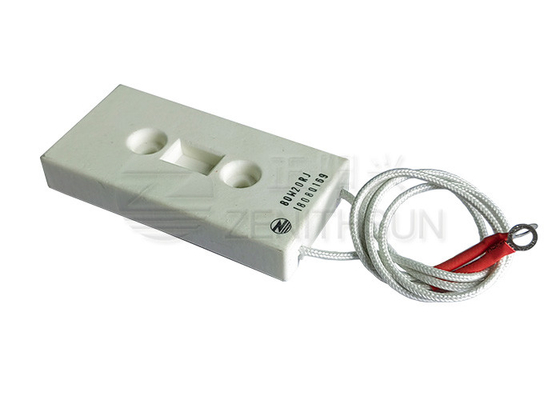

제품 이미지:
