제품 상세 정보:
|
| 정격 전력: | 10W-80W | 저항값: | 0.5-220kohm |
|---|---|---|---|
| 허용한도: | 5% | 컬러: | 백색 |
| TCR: | ± 200PPM~ 260PPM | 절연 저항: | 500VDC |
| 하이 라이트: | 50W2.2R 세라믹 시멘트 저항기,저인덕턴스 세라믹 시멘트 저항기,50W2.2R 저인덕턴스 저항기 |
||
50W2.2 오옴 + 2.2 오옴 저인덕턴스 듀얼 권선형 전력 세라믹 시멘트 저항기
구조 :
1.ZENITHSUN 시멘트 저항기는 저항 권취 와이어 또는 와이어 부상 저항 핵심과 세라믹 봉이 글라스파이버로 형성되고 음영에서 자연적 건조에 의해, 특별한 불연성 내열 시멘트 전자적 충전기로 밀봉되고 고온에 구워지면서, 와이어 부상 저항 핵심을 다른 크기와 모양 세라믹 쉘에 넣었다는 것 입니다.
2.고저항체 가치를 위해, 와이어는 금속 산화막에 의해 대체됩니다.
3.충전 레지스터는 주파수 변환기가 단지 계속 강화될 때 천천히 에너지 저장 커패시터를 고발하도록 설계되며, 그것이 또한 버퍼 레지스터로 불립니다.
4.원형 단부 또는 사각 모서리의 모양으로 밖으로 끌어내는 것을 가진 전압 이퀄라이징 저항기.
5.전압 이퀄라이징 저항기의 주요 기능은 각각 축전기 위의 전압이 똑같다는 것을 보증하기 위해 전압 분할 원리를 이용하는 것입니다.
6.주파수 변환기 서버를 위해 특별한 강한 충격 저항, 높은 차음.
7.정격 전력 :10W-15W-20W-25W-30W-40W-60W-80W .
특징 :
1.작은 사이즈, 저항값에서 진동에 저항력이 있, 습도와 열, 좋은 산재, 저소음과 어떤 연례 변화, 낮은 가격도 짧은 시간 과부담에 견디지 않습니다, 저항값이 수년에 걸쳐 무변화를 갖.
2.ZENITHSUN은 많은 설계와 신뢰성 수요를 만나기 위해 사용자 지정 구성 요소를 설계하고 생산한다고 갖춰집니다.
3.당신의 특정 필요로 우리와 연락하세요.
4.ROHS 표준과 무연 넌리드 표준에 따릅니다.
상술 :
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | ±1%,±5%,±10% |
| 온도 계수 | R0 :공간 온도(T0)저항 가치 R1 :실온 T0+100C(T1)저항 가치 |
±300PPM/C 맥스 |
| 절연 전압 | 1KV DC 60대 | 어떤 플래시오버, 어떤 손상 |
| 절연 저항 | 500V DC | 1000MΩ1Min |
| 짧은 시간 과부담 | 5s(KN)를 위한 10 번 정격 전력 ;2.5 5s(MO)를 위한 정격 전력 |
△R≤±(2%+0.1Ω) |
| 습도 저항 | 임시. 다음40±2C, 습도 : 90%-95%.1000hours | △R≤±(2%+0.1Ω) |
| 부하 수명 | 임시. 다음40±2C, 습도 : 90%-95%, 평가된 전압 1.5 시간 떨어져서 30 분, 연속적인 1000 시간 |
△R≤±(5%+0.1Ω) |
| 열저항성 | 주석 임시. 다음350±10C, 시간 : :3±0.5s, 담금 깊이 :구성 본체 2±0.5mm으로부터의 거리 | △R≤±(1%+0.05Ω) |
| 납땜성 | 주석 임시. 다음235±5C, 시간 : :3±0.5s | 땜납 area≥95% |
| 비가연성 | 5 감독이 필요한 미성년자를 위한 5 times/10 times/16 번 정격 전력, AC 전압 | 산화 없이, 개방 회로는 인정했습니다 |
애플리케이션 :
넓게 전자, 전기 제품, 전원 공급기, 오디오와 가전 제품과 같이 AC과 직류 회로에 사용했습니다.
그것은 전자 회로에 가장 공통 이상적 전자 부품 중 하나입니다.

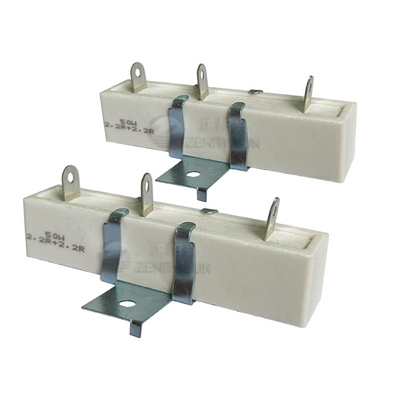

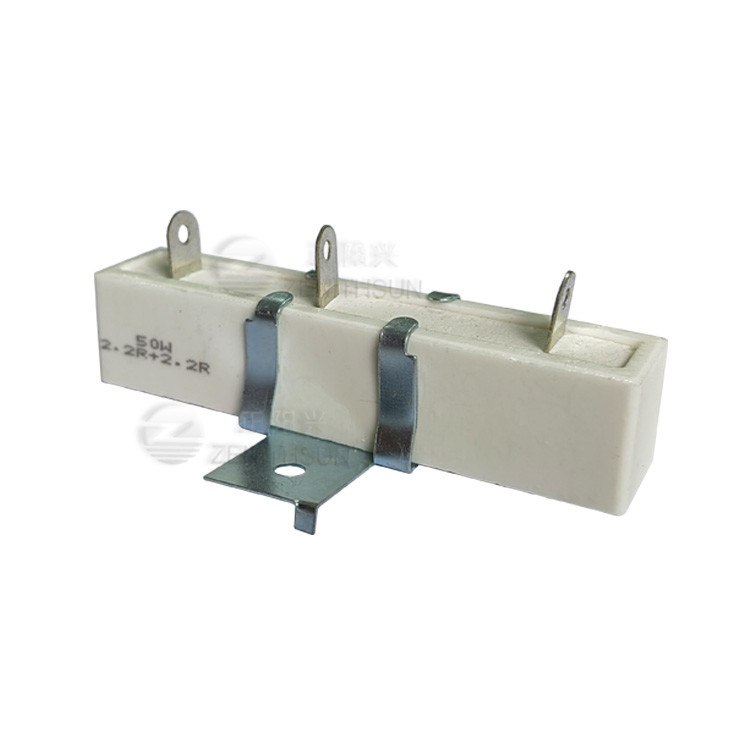

제품 이미지 :
