제품 상세 정보:
|
| 기술: | 후막 | 정격 전력: | 30W-100W |
|---|---|---|---|
| 노니멀 저항값: | 2.2Ω-500MΩ | 허용한도: | ±5%,±10% |
| 컬러: | 검정색 | 납 재료: | 틴-플이티드 구리 |
| 하이 라이트: | 방열 후막 저항기,비 귀납적 후막 저항기,고전력 빈 유도성 저항기 |
||
방열 탑재 가능 비유도성 후막 고전력 저항기 ,
열흡수원, 두꺼운 필름 기술위에 탑재해서
구조
1.스크린 인쇄, 수십의 마이크론의 두께와 저항 막 인쇄층은 온도에서 소결했습니다.
매트릭스는 좋은 열전도율과 높은 의학적 장점으로, 96% 알루미늄 산화 세락믹입니다. 귀금속 루테늄과 저항 막은 안정적 전기적 성질로, 슬러리화합니다.
2.과학 기술적인 프로세스 : 매체 소결, 그리고 나서 저항 조정, 용접, 캡슐화와 다른 절차를 출력하는 전극 인쇄 전극 소결 저항기 프린팅 저항기 소결 매체.
특징
1.방열을 강화하기 위해 열흡수원위에 탑재하기 위한 권고.고주파와 펄스로딩 애플리케이션을 위한 후막 저항기 ;
2.하단 케이스는 시스템 열흡수원에 첨부되고 저항기가 하단 케이스와 열흡수원 사이의 열 교환을 통하여 열기를 식힙니다.여기의 대기 온도는 저항기의 최저 케이스 온도를 언급하며, 그것이 일반적으로 하단 케이스의 중심에 온도로서 언급됩니다.
3.저항 전압, 작은 사이즈, 고전력, 장수, 내습성, 고안정성인 논-인덕티브.
상술 :
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 온도 계수 | R0 :공간 온도(T0)저항 가치 R1 :실온 T0+100C(T1)저항 가치 |
±50~±500PPM/C |
| 짧은 시간 과부담 | 5 초 동안 5 번 정격 전력 그러나 기껏해야 1.5 번 최대 연속 작업식 전압 | △R≤±(0.3%+0.1Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 실온 내구성 | 평가된 votage,90mins는 계속, 30 감독이 필요한 미성년자, 중앙 저면 케이스 온도 ≤ 85 C(120W-800W)를 막습니다, 중앙 저면 케이스 온도 ≤ 25 C(30W-100W), 전체 1000 시간 |
△R≤±(0.5%+0.1Ω) |
| 습도 지속 상태 | 임시. 다음40±2C, 습도 :90%-95%.56days | △R≤±(0.25%+0.1Ω) |
| 높이 / 저온 저항 테스팅 | 사이클 5 번, 2H를 위해 -55C~125C에 저장합니다 | △R≤±(1%+0.1Ω) |
| 대기 온도로 일하기 | -55C~150C | / |
애플리케이션 :
넓게 가변속구동, 전원 공급기, 제어 장비, 통신, 자동 제어, 엔진 제어, 파워 전자 장치, 의료 설비, 전력 전송, 축전기 전압 등화, 축전지 방전, 동력 부하, 자동차 전자 공학, 유도 가열, 전원 공급기 장비, 송전, 무효전력보상, RC 흡수와 방출과 다른 파워 전자 장치 산업에서 사용됩니다.풍력 세대, 태양광 발전과 다른 신 에너지 분야.

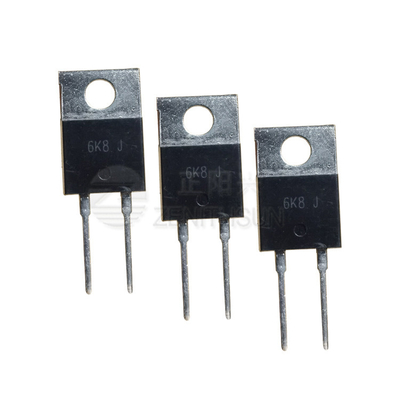

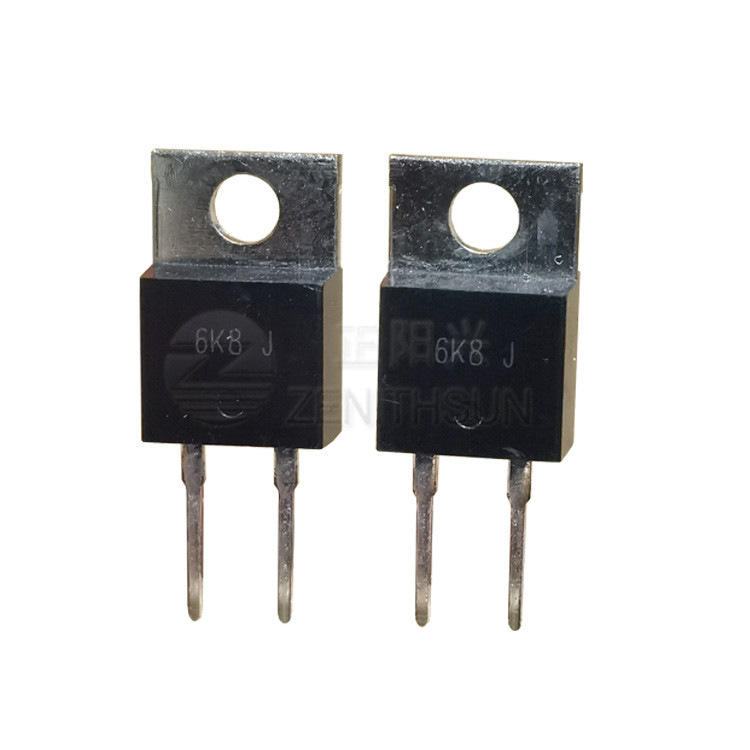

제품 이미지 :
주문을 하는 방법 :
ZMP30_Ohmic Value_Tolerance
예를 들면 다음ZMP30 40R 10%
