제품 상세 정보:
|
| 기술: | 후막 | 정격 전력: | 250W |
|---|---|---|---|
| 노니멀 저항값: | 0.5Ω-500MΩ | 허용한도: | ±1%,±5%,±10% |
| 컬러: | 검정색 | 절연 전압: | 6KV-12KV |
| 하이 라이트: | 250W 높은 전력 저항기,10대 오옴 고전력 저항기,10개의 오옴부하 저항기 두께 |
||
250W 10 오옴 비유도성 후막 극단적 고전력 저항기
구조
1.스크린 인쇄, 수십의 마이크론의 두께와 저항 막 인쇄층은 온도에서 소결했습니다.
2.매트릭스는 좋은 열전도율과 높은 의학적 장점으로, 96% 알루미늄 산화 세락믹입니다.귀금속 루테늄과 저항 막은 안정적 전기적 성질로, 슬러리화합니다.
3.접촉에서 표면은 주의깊게 청소되어야 합니다.
4.비유도성, 고전력, 작은 사이즈, 쉬운 설치, 수냉식 열흡수원위에 탑재하기 위한 추천.
특징
1.방열을 강화하기 위해 열흡수원위에 탑재하기 위한 권고.
2.하단 케이스는 시스템 열흡수원에 첨부되고 저항기가 하단 케이스와 열흡수원 사이의 열 교환을 통하여 열기를 식힙니다.
3.여기의 대기 온도는 저항기의 최저 케이스 온도를 언급하며, 그것이 일반적으로 하단 케이스, 쉬운 설치, 그 사례의 저열기 전력 방사능의 중심에 온도로 참고됩니다 ;
상술
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 온도 계수 | R0 :공간 온도(T0)저항 가치 R1 :실온 T0+100C(T1)저항 가치 |
±50~±500PPM/C |
| 짧은 시간 과부담 | 5 초 동안 5 번 정격 전력 그러나 기껏해야 1.5 번 최대 연속 작업식 전압 | △R≤±(0.3%+0.1Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 실온 내구성 | 평가된 votage,90mins는 계속, 30 감독이 필요한 미성년자, 중앙 저면 케이스 온도 ≤ 85 C(120W-800W)를 막습니다, 중앙 저면 케이스 온도 ≤ 25 C(30W-100W), 전체 1000 시간 |
△R≤±(0.5%+0.1Ω) |
| 습도 지속 상태 | 임시. 다음40±2C, 습도 :90%-95%.56days | △R≤±(0.25%+0.1Ω) |
| 높이 / 저온 저항 테스팅 | 사이클 5 번, 2H를 위해 -55C~125C에 저장합니다 | △R≤±(1%+0.1Ω) |
| 대기 온도로 일하기 | -55C~150C | / |
애플리케이션
넓게 가변속구동, 가변속구동을 위한 전원 공급기, 제어 장비, 통신, 자동 제어, 엔진 제어, 파워 전자 장치, 의료 설비, 전력 전송, 축전기 전압 등화, 축전지 방전, 동력 부하, 자동차 전자 공학, 전원 공급기, 제어 장치류, 로보틱스, 모터 콘트롤과 다른 전력 설계에서 사용됩니다.

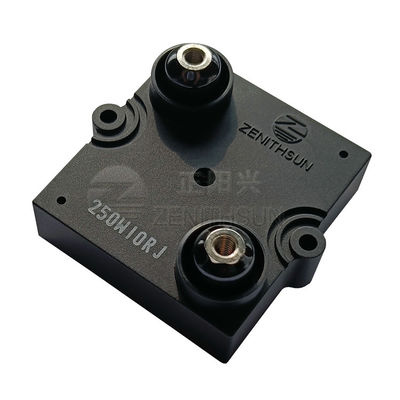

제품 이미지
주문을 하는 방법 :
ZMP250_Ohmic Value_Tolerance
예를 들면 다음ZMP250 10R 5%
