제품 상세 정보:
|
| 기술: | 영화 | 정격 전력: | 35W |
|---|---|---|---|
| 노니멀 저항값: | 2.2Ω-500MΩ | 허용한도: | ±1%,±5%,±10% |
| 컬러: | 검정색 | 리드: | 틴-플이티드 구리 |
| 하이 라이트: | 35W10R 고전력 비 유도성 저항기,고전력 빈 유도성 저항기를 촬영하세요,35W10R 빈 유도성 전력 저항기 |
||
전압 변동률을 위한 비유도성 스타일 고전력 박막 저항체 ,
열흡수원, 두꺼운 필름 기술위에 탑재해서
구조
1.귀금속 루테늄과 저항 막은 안정적 전기적 성질로, 슬러리화합니다.
2.낮은 저항치를 위한 완전히 캡슐화되고 격리된 패키지와 고주파와 펄스로딩 적용을 위한 비유도성 설계.
3.고주파와 펄스로딩 애플리케이션을 위한 후막 저항기 ;
4.저항 전압, 작은 사이즈, 고전력, 장수, 내습성, 고안정성인 논-인덕티브.
특징
1.방열을 강화하기 위해 열흡수원위에 탑재하기 위한 권고.고주파와 펄스로딩 애플리케이션을 위한 후막 저항기 ;
2.하단 케이스는 시스템 열흡수원에 첨부되고 저항기가 하단 케이스와 열흡수원 사이의 열 교환을 통하여 열기를 식힙니다.여기의 대기 온도는 저항기의 최저 케이스 온도를 언급하며, 그것이 일반적으로 하단 케이스의 중심에 온도로서 언급됩니다.
3.전원 공급기를 위한 이상적 사용이 방열까지 올랐습니다.
상술 :
| 성능 특성 | ||
| 테스트 | 검사의 상태 | 시험 결과 |
| 저항 허용한도 | 시험 전압 ≤3V, 대기 온도 25C | 비---Ｄ---Ｆ---Ｇ---Ｊ--Ｋ |
| 온도 계수 | R0 :공간 온도(T0)저항 가치 R1 :실온 T0+100C(T1)저항 가치 |
±50~±500PPM/C |
| 짧은 시간 과부담 | 5 초 동안 5 번 정격 전력 그러나 기껏해야 1.5 번 최대 연속 작업식 전압 | △R≤±(0.3%+0.1Ω) |
| 절연 저항 | 500V DC | ≥10GΩ1Min |
| 실온 내구성 |
평가된 votage,90mins는 계속, 30 감독이 필요한 미성년자, 중앙 저면 케이스 온도 ≤ 85 C(120W-800W)를 막습니다, 전체 1000 시간 |
△R≤±(0.5%+0.1Ω) |
| 습도 지속 상태 | 임시. 다음40±2C, 습도 :90%-95%.56days | △R≤±(0.25%+0.1Ω) |
| 높이 / 저온 저항 테스팅 | 사이클 5 번, 2H를 위해 -55C~125C에 저장합니다 | △R≤±(1%+0.1Ω) |
| 대기 온도로 일하기 | -55C~150C | / |
애플리케이션
가변속구동, 전원 공급기, 제어 장비, 통신, 전원 공급기를 바꾼 자동 제어, 스너버와 모터 콘트롤, 높은 잦음과 펄스로딩, 전압 변동률, 자동차와 측정, 태양광 발전과 다른 신 에너지 분야에서 넓게 사용됩니다.

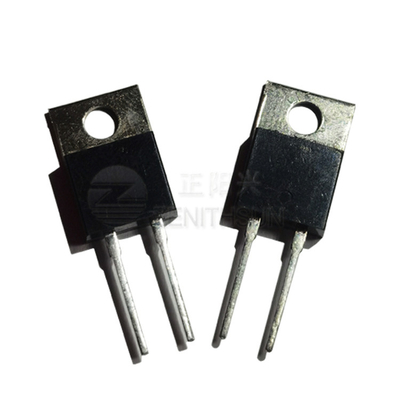

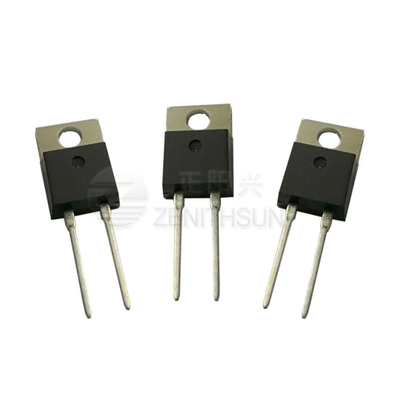

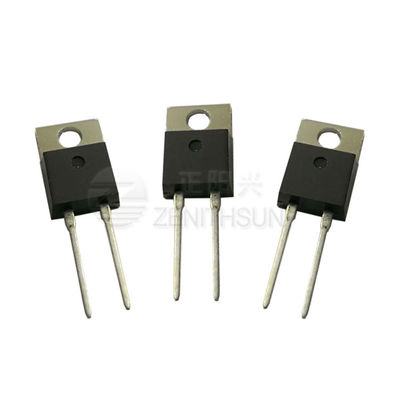

제품 이미지 :
주문을 하는 방법 :
ZMP30_Ohmic Value_Tolerance
예를 들면 다음ZMP30 40R 10%
