제품 상세 정보:
|
| 기술: | 얇은 필름 | 전원 조정 범위: | 1/8W 내지 3W |
|---|---|---|---|
| 저항 값 범위: | 22MΩ에 대한 0.1Ω | 허용한도: | ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% |
| 마크: | 착색 | ||
| 하이 라이트: | 고 정밀도 고정 막 저항기,3W 고정된 박막 저항체,MF 금속막 저항 |
||
MF 금속막 저항,고 정밀도 저항기, 1/8W에서 3W
구조 :
1.ZENITHSUN 금속막 저항은 원통 고순도, 세라믹코어에 분산된 (진공 피착) 금속 박막입니다. 용착 금속은 저온에서 오랜 기간 동안 그것을 유지함으로써 인위적으로 노화됩니다. 이것은 저항기를 위한 더 좋은 정확도의 결과를 초래합니다. 저항 재료는 종종 니켈 크롬 (NiCr) 이지만, 그러나 특수 제품을 위해 다른 불순물이 주석과 안티몬, 백금과 질화 탄탈과 금과 같이, 사용됩니다.
2.ZENITHSUN 금속막의 양쪽 끝에 금속 커버는 접속 단자로 프레스됩니다.
3.바람직한 저항은 나선형 형태 슬롯을 금속 박막으로 자름으로써 달성됩니다.
4.ZENITHSUN MF 저항기는 개별적으로 구워지는 여러 코팅층으로 덮입니다. 코팅은 수분과 기구적 응력에 대하여 보호합니다.
5.레지스터 값은 색상 코드 밴드에 의해 표시됩니다.
특징 :
1.신뢰성.
2.낮은 TCR : ±50ppm/C 내지 100ppm/C
3.고 정밀도 : ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5%는 이용 가능합니다.
4.저소음.
5.고선형성
6.저전압 계수
애플리케이션 :
엄밀 허용 편차와 저온 계수와 낮은 노이즈 특성이 중요한 회로에서, ZENITHSUN 금속막 저항은 종종 사용됩니다. 애플리케이션의 예는 능동 필터 또는 브리지 회로입니다.
상술 :
| 테스트 항목 | 시험 조건 | 성능 |
| 온도 계수 | 시험 정상 온도와 정상 온도에 있는 저항값이 Ｃ 저항값 변화율마다 산정되는 100C를 추가했습니다. | ±50ppm/C 내지 100ppm/C |
| Temp.Range | / | -55C~200C |
| 짧은 시간 과부담 | 5 초 동안 2.5×rated 전압 또는 Max.overload 전압 (더 낮은 것을 얻으세요) | △R≤±(0.5%R0+0.05Ω) |
| 펄스 과부담 | 5 초 동안 4×rated 전압 또는 Max.pulse 과부하 전압에 (더 낮은 것을 얻으세요) | △R≤±(1%R0+0.05Ω) |
| 용접열에 대한 저항 | 2-3seconds를 위한 350±10C 주석 스토브 안으로 이머지 | △R≤±(0.5%R0+0.05Ω) |
| 납땜성 | 2-3seconds를 위한 245±5C 주석 스토브 안으로 이머지 | 솔더링 영역은 95% 넘게 입니다 |
| 습도에서 부하 수명 | 과부담 정격 전압 또는 Max.working 전압은 (40±2C와 90%-95% 상대 습도에 1000시간 동안 더 낮은 것을) (계속 1.5 시간과 떨어져서 30분) 얻습니다. | △R≤±(2%R0+0.1Ω) |
| 열기에서 부하 수명 | 과부담 정격 전압 또는 Max.working 전압은 (70±2C에 1000시간 동안 더 낮은 것을) (계속 1.5 시간과 떨어져서 30분) 얻습니다. | △R≤±(2%R0+0.05Ω) |
| 절연 전압 | DC 1/4W 1/2W :250V 1W 2WS :350V 2W 3WS 3W :500V | 어떤 고장, 어떤 플래시오버 |
| 온도 사이클 | 30 분 동안 -55C에, 그리고 나서 10-15 분 동안 at+25C가, 그리고 나서 30 분 동안 +155%에, 그리고 나서 10-15 분 동안 +25C에, 5가지 사이클을 합계합니다. | △R≤±(5%R0+0.05Ω) |

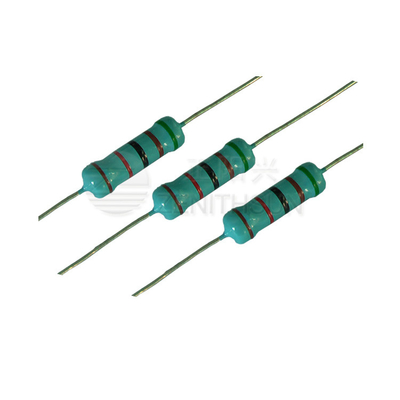

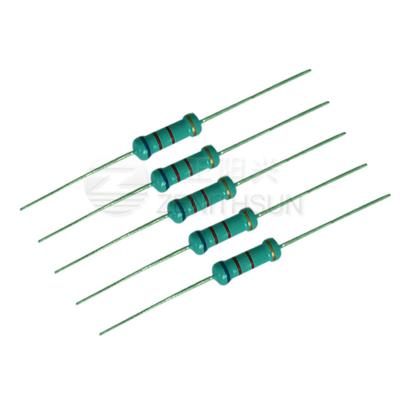

이미지 :
