제품 상세 정보:
|
| 기술: | 얇은 필름 | 전원 조정 범위: | 1/8W 내지 5W |
|---|---|---|---|
| 저항 값 범위: | 22MΩ에 대한 0Ω | 허용한도: | ±2%, ±5% |
| 마크: | 색상 코드 | ||
| 하이 라이트: | 1/8W 고정된 박막 저항체,무연 고정 막 저항기,굴대 탄소 피막 저항기 |
||
1/8W부터 5W, 무연 비유도성 후막 저항기까지 축 방향/좌표 축의 CF 탄소 피막 저항기, 전력 정격
구조 :
1.ZENITHSUN 탄소 피막 저항기는 원통 고순도, 세라믹코어에 분산된 (진공 피착) 얇은 탄소 층입니다. 설치된 탄소 박막은 저온에서 오랜 기간 동안 그것을 유지함으로써 인위적으로 노화됩니다. 이것은 저항기를 위한 더 좋은 정확도의 결과를 초래합니다.
2.탄소 박막의 양쪽 끝에 금속 커버는 접속 단자로 프레스됩니다.
3.바람직한 저항은 나선형 형태 슬롯을 금속 박막으로 자름으로써 달성됩니다.
4.ZENITHSUN CF 저항기는 개별적으로 구워지는 여러 코팅층으로 덮입니다. 코팅은 수분과 기구적 응력에 대하여 보호합니다.
5.레지스터 값은 색상 코드 밴드에 의해 표시됩니다.
특징 :
1. 신뢰성.
2. 저용량
3. 저인덕턴스, 좋은 고주파수 성능.
4. 저소음.
애플리케이션 :
ZENITHSUN 탄소 피막 저항기를 위한 일반적인 사용은 고전압과 고온 응용에 있습니다. 350 'Ｃ의 명목상 온도와 15 kV에 달하는 동작 전압은 탄소 피막 저항기를 위해 가능합니다.. 예제 사용은 고전압 전원공급기, 레이더, 엑스레이와 레이저를 포함합니다.
상술 :
| 테스트 항목 | 시험 조건 | 성능 |
| 온도 계수 | 시험 정상 온도와 정상 온도에 있는 저항값이 Ｃ 저항값 변화율마다 산정되는 100C를 추가했습니다. | -1000ppm/C 내지 +350ppm/C |
| Temp.Range | / | -55C~155C |
| 짧은 시간 과부담 | 5 초 동안 2.5×rated 전압 또는 Max.overload 전압 (더 낮은 것을 얻으세요) | △R≤±(1%R0+0.05Ω) |
| 펄스 과부담 | 5 초 동안 4×rated 전압 또는 Max.pulse 과부하 전압에 (더 낮은 것을 얻으세요) | △R≤±(1%R0+0.05Ω) |
| 용접열에 대한 저항 | 2-3seconds를 위한 350±10C 주석 스토브 안으로 이머지 | △R≤±(0.5%R0+0.05Ω) |
| 납땜성 | 2-3seconds를 위한 245±5C 주석 스토브 안으로 이머지 | 솔더링 영역은 95% 넘게 입니다 |
| 습도에서 부하 수명 | 과부담 정격 전압 또는 Max.working 전압은 (40±2C와 90%-95% 상대 습도에 1000시간 동안 더 낮은 것을) (계속 1.5 시간과 떨어져서 30분) 얻습니다. | △R≤±(2%R0+0.1Ω) |
| 열기에서 부하 수명 | 과부담 정격 전압 또는 Max.working 전압은 (70±2C에 1000시간 동안 더 낮은 것을) (계속 1.5 시간과 떨어져서 30분) 얻습니다. | △R≤±(2%R0+0.05Ω) |
| 절연 전압 | DC 1/4W 1/2W :250V 1W 2WS :350V 2W 3WS 3W :500V | 어떤 고장, 어떤 플래시오버 |
| 온도 사이클 | 30 분 동안 -55C에, 그리고 나서 10-15 분 동안 at+25C가, 그리고 나서 30 분 동안 +155%에, 그리고 나서 10-15 분 동안 +25C에, 5가지 사이클을 합계합니다. | △R≤±(5%R0+0.05Ω) |

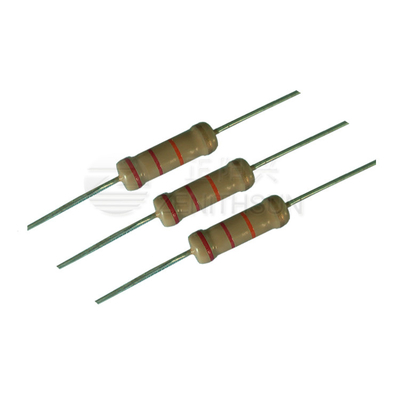

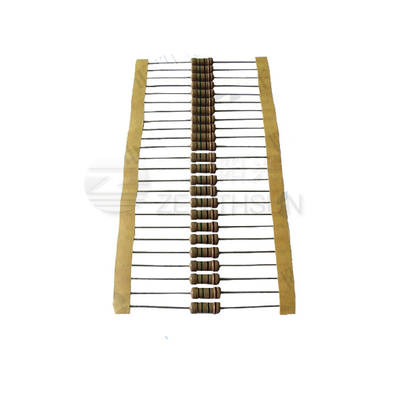

이미지 :
